可编程直流电源

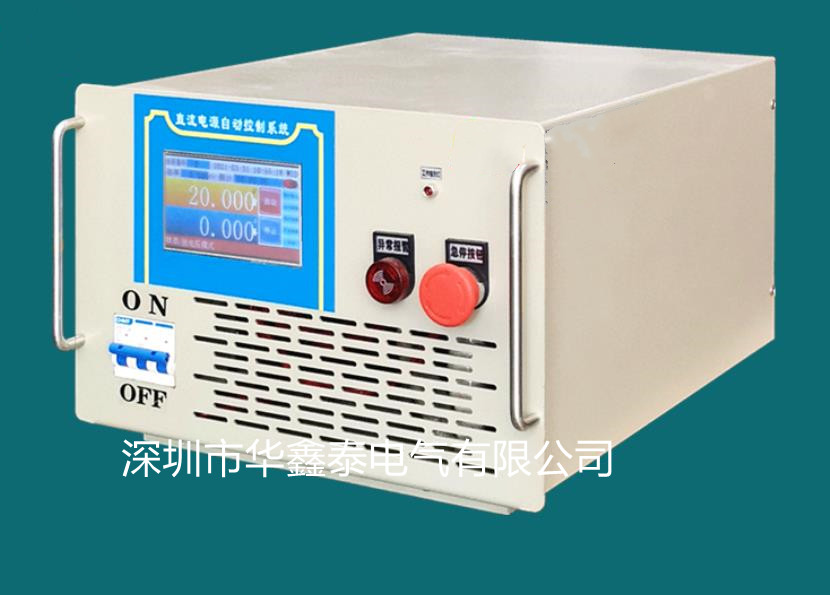

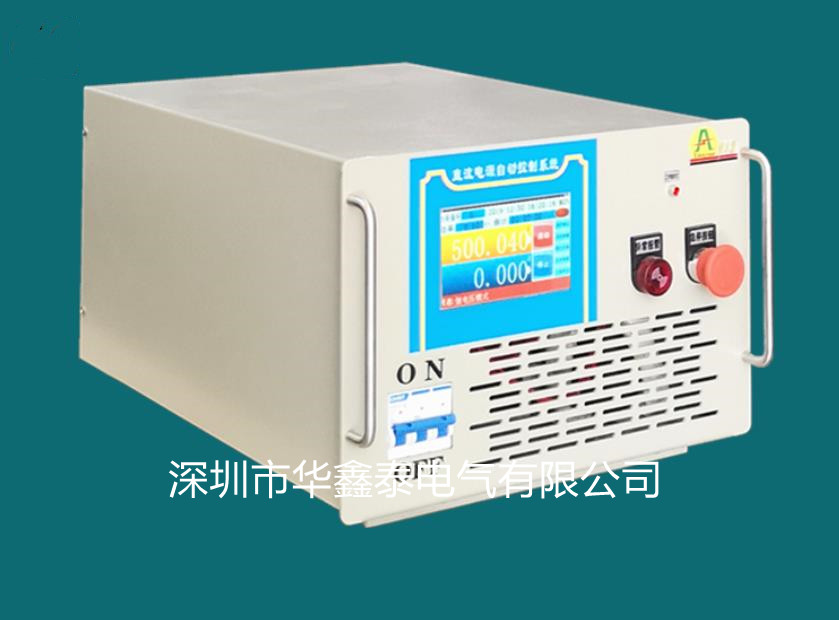

5KW-10KW可编程直流电源

产品型号: HXT-Z系列

主要参数:

输入电源:单相220V/三相380V±10%50Hz±5%

输出电压范围:0V-3000V

输出电流范围:0A-5000A

输出电压精度:≤0.5% F.S

输出电流精度:≤0.5% F.S

功率因数:≥0.99

响应时间:≤20ms

保护装置:缺相保护、过压保护、恒功率保护、过载保护、功率元器件过热保护等告警装置

  • 产品介绍
  • 产品特点
  • 技术参数
  • 规格型号
  • 应用领域

定制0-3000V电压范围,0-30000A电流范围

更多参数定制联系技术:杨工:15817232345

一、产品技术参数:

1.本产品为强制风冷式,三相AC380V输入,智能触摸显示与操作界面

2.带RS-485通信接口,可稳压或稳流,电压或电流值可从零到最大额度值进行设定

二、产品说明:

  1. 1. 本产品外形美观,结构合理,外壳表面喷粉处理, 坚固耐腐蚀。
  2. 2. 本产品为强制风冷式,三相AC380V输入。智能触摸屏显示与操作界面,
  3. 3. RS-485通信接口,可稳压或稳流,电压或电流值可从零到最大额定值进行设定。
  4. 4. 本电源俱有缺相、过热、过压、欠压、过流、短路等保护功能。
  5. 5. 采用国际先进的脉宽调制技术,内部主要元器件使用德国进口英飞棱模块(IGBT),整流管等主要元器件均用进口优质材料。产品质量保证,性能稳定,效率大于90%,功率因数93%以上,节能省电效果显著。
  6. 6. 智能触摸屏显示操作界面,显示精准,操作简单,可进行多种功能和参数设置。有编程存储功能,一次可执行最多4组不同电压、电流、延迟时间、运行时间的设定,并可连续循环99999次。
  7. 7. RS-485通讯数据接口,可配置电脑、上位机等软件控制监控。可多台组网控制,主从并机控制。
  8. 8. 内部控制线路板完全密封,与所处环境严格隔离,防止酸雾或灰尘污染,防止小昆虫的进入而导致的短路象,大大的提高了产品的安全性和使用寿命。
  9. 9. 电子元件及重要部件留有很大的设计余量,可保证产品在各种环境下都可以保持满载和长期连续的工作。

三、产品适用范围

本电源为大功率高压直流开关电源,主要适用于直流电机测试,各种电子电器产品老化、高校或科研机构实验室直流稳压供电电源等。



、触摸屏主视界面功能介绍

 程控1

五、电源操作指导

★ 操作过程

1、根据工作电流要求连接好面板背面输出端(注意:红色为正极,黑色为负极。高压危险!注意安全,请勿带电安装)。

2、输入电源(三相AC380V)要求接好进线电源,并务必把接地端良好接地,以确保安全。

3、工作参数设定:

3.1打开电源总开关,触摸屏显示操作界面通电后亮屏,系统自动进入待机状态,

如下图

undefined

 3.2在待机界面下点击运行参数按键会进入编程界面,

如下图:

 undefined

3.3当按对应的文本框时,都会弹出如下图:

undefined

3.4根据工作所需,键盘输入对应数字并保存即可。当T1时间设定为0时,

为长时间不间断工作,输入第一行电压、电流参数;当T后有时间,系统则会在指定时间内切换电流电压。同时选择好恒压或恒流模式,当所有工作参数设定好后,点返回图标,系统会退到待机界面。

 undefined

4在待机介面按下启动键,电源机开始工作。

5在状态栏会提示当前的运行模式或出错信息,在电压显示当前电压,电流栏处显示电流。并且显示当前输出功率。运行时间会提示当前的运行时间。当运行中出错时运行模式中会提示出错类型。并发出声光报警。

6、运行过程中,如果需要停机只要按下停止按钮,系统就会自动停止。

★ 远程通信设置

1、连接好RS-485通信接口。

2、用户登陆。要对通信参数进行设定时,首先要以用户身份登陆,才可以得到设定权限。点击用户登陆按键进入以下登陆界面:

undefined

undefined

3、 在主视界面点击用户参数按键进入用户参数设定界面,下图:

 undefined
